商場酒店LED照明零線電流治理裝置

更新時間：2025-10-28瀏覽：89次

發展現狀

隨著國家節能減排政策的大力推行，無論是大中型百貨商場還是服裝建材箱包等各行各業商貿城或者集休閑娛樂購物于一體的SHOPMALL，這些商業綜合體在節能改造過程中都廣泛地采用了眾多節電技術產品，尤其在外景亮化和室內照明這兩部分重點單相負荷，更是普遍采用了眾多LED類單相開關電源替代傳統電源為亮化照明負載供電，實現盡可能大的節電效果；但單相開關電源在整流供電時，會產生較大比例的諧波電流成分，其中3次諧波電流為主要諧波成分，負載產生的3次諧波電流不僅不能象基波及其他次諧波電流在零線上進行矢量抵消，而是以360度矢量角疊加到零線上，導致零線上3次諧波電流為相線上的3倍左右，因此當負載產生的3次諧波電流含量達到35%以上時，零線電流就異常增高超出了相線電流，正常情況下零線電流異常增高到相線電流的2倍左右，不僅導致零線電纜過載發熱老化斷裂、各級開關跳閘停電和變壓器噪聲增大溫度升高，嚴重時直接導致零線斷裂起火變壓器損毀，極易釀成安全用電事故，無論是巨大的經濟損失還是嚴重的社會影響，都是配電負責人和經營單位所無法承受的，因此以前常被忽視的零線電流排查與治理已經成為各類商業綜合體配電管理工作的重點。

主要的現象包括以下幾方面：

1)零線過流發熱：導致電纜發熱老化斷裂，不僅會直接燒壞用電設備，還極易誘發難以檢查防控的火災隱患；

2)配電保護異常跳閘：即使線路上的負荷還沒有達到配電設計容量，也會出現零序保護跳閘，造成配電系統不穩定，影響正常供電；

3)變壓器過溫異響：大量零線諧波電流回流到變壓器后，直接導致變壓器發熱升溫噪聲增大，加速變壓器的性能衰減，縮短了變壓器的壽命，嚴重時直接導致變壓器燒毀；

4)電能明顯浪費：配電系統中存在比較大的三倍頻奇次諧波電流，會直接增加負載設備與供電設備的電能消耗，危及無功補償設備的安全運行，造成比較明顯電能的浪費。

零線電流諧波治理方法比較

傳統上解決零線上諧波電流的方法是安裝并聯型三相四線濾波器來吸收消減相線與零線上的諧波電流，但是無論是能精確消減的有源濾波器、還是粗略消減的無源濾波器，都僅能夠解決濾波器治理接入點上游(網側)的諧波電流問題。例如：在變壓器的低壓總出線端安裝一臺有源或無源濾波器，都僅能減小進入變壓器的諧波電流，而治理接入點下游(負載側)諧波電流無法得到有效治理消減，因此單相整流負載產生的疊加到零線上的三次諧波電流對負載側零線排纜與負載設備的干擾危害依然存在，要全面解決整個配電系統中存在的三次諧波問題，必須在分布廣泛的諧波源負載設備進線末端全部安裝大批量濾波器，施工量與成本費用都將數倍增加，性?xún)r(jià)比太低，大多數用戶都難以承受。

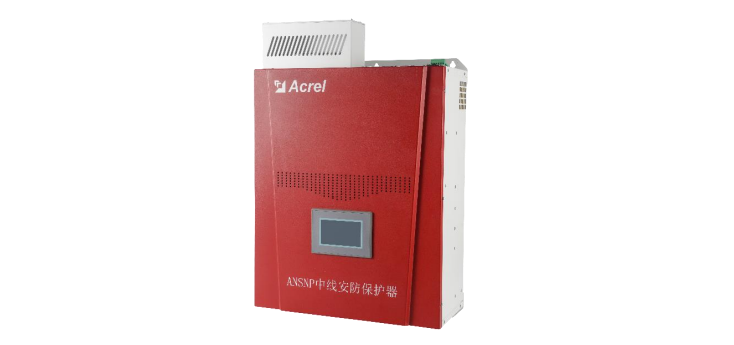

ANSNP 系列中線安防保護器并聯在含諧波負載的低壓配電系統中，能夠?qū)?dòng)態變化的諧波電流進行快速實時的跟蹤和補償。中線安防保護器的基本原理為:通過電流檢測環節采集系統中性線上過電流信息，經控制器快速計算并提取各次諧波電流的含量，產生諧波電流指令，通過功率執行器件產生與過電流幅值相等方向相反的補償電流，并注入中性線，從而消除中性線中過大的電流。

零線電流諧波治理裝置的性能特點

1) 3~25 次諧波和三相不平衡均可治理；

2) 3N 次諧波和三相不平衡引起的中性線過電流均可治理；

3) 具有過流反饋功能，可以自主設定過電流反饋值，進一步保障中性線安全；

4) 具有風扇自動調速功能，進一步降低模塊能耗和運行噪音；

5) 具有人性化的人機交互界面，可通過該界面看到系統和本體的實時電能質量信息，操作簡單；

6) 采用進口 IGBT，功率密度大，可靠性高；

7) 采用 DSP 高速檢測和運算的數字控制系統；

8) 模塊主電路采用三電平拓?fù)洌?/p>

9) 標準模塊化設計，縮短交付周期，同時提高了使用的可靠性和可維護性。

零線電流諧波治理裝置的安裝接線方式

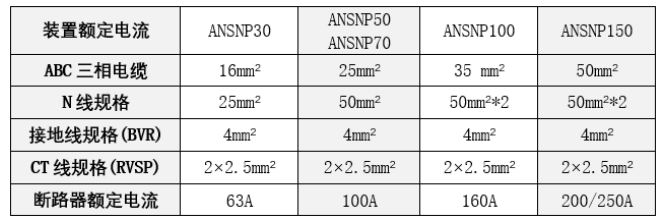

本設備為強迫風冷壁掛式設備，室內壁掛安裝。設備底面板為散熱進風口，同時正面裝配了 7.0 英寸液晶屏用于設備的近端人機交互；設備頂板為散熱出風口，同時含有一次及二次線纜的接線端口；2）設備頂板包含一次接線端子（三相四線制為 A/B/C/N/N、三相三線制為 A/B/C）以及電流互感器、配件供電、緊急停機、通訊）等二次接線端子；3）模塊需要接地，設備出線端子后方有接地端子。注：三相四線制設備的 A/B/C 相線與 N 線嚴禁接反，接反后會引起相間短路，造成設備嚴重?fù)p壞。

下圖（1）為單臺模塊接線方式，圖 2 為模塊并機接線方式。

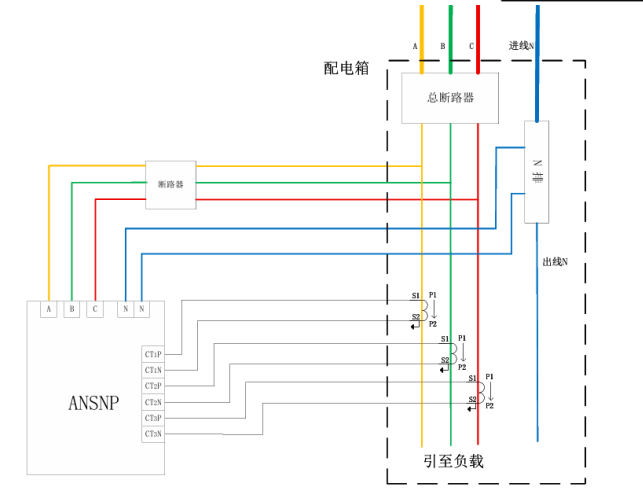

圖 1 單臺模塊接線方式

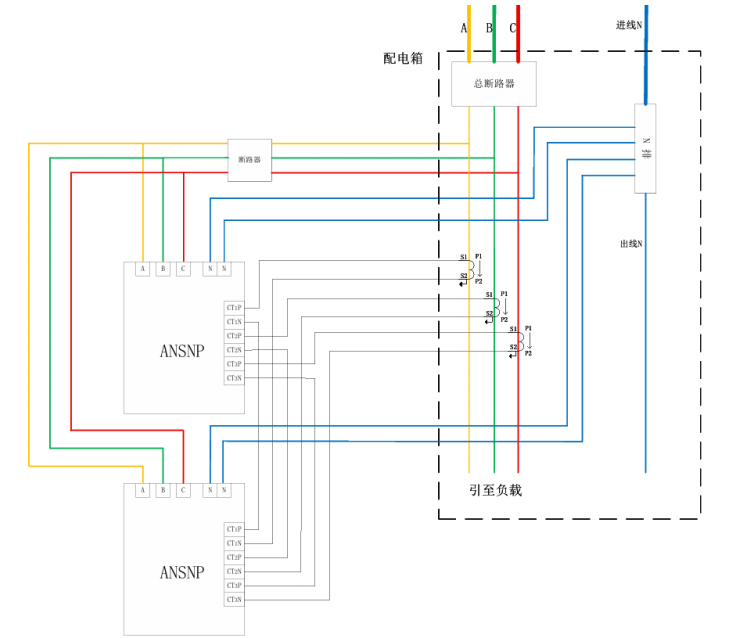

圖 2 兩臺模塊并機接線方式

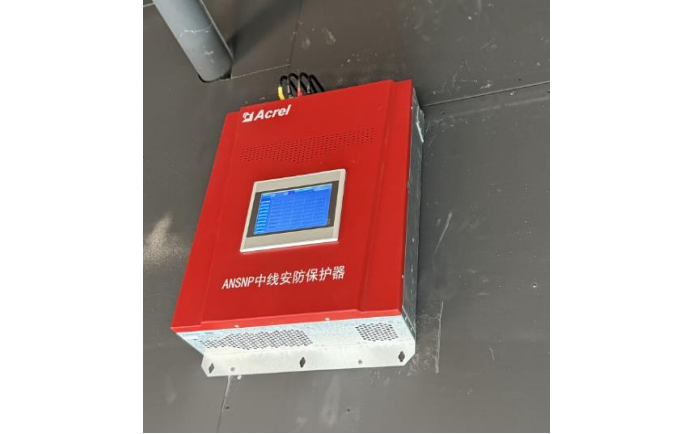

零線電流諧波治理裝置的現場安裝效果

上海某商業廣場末端 N 相電流治理效果說明

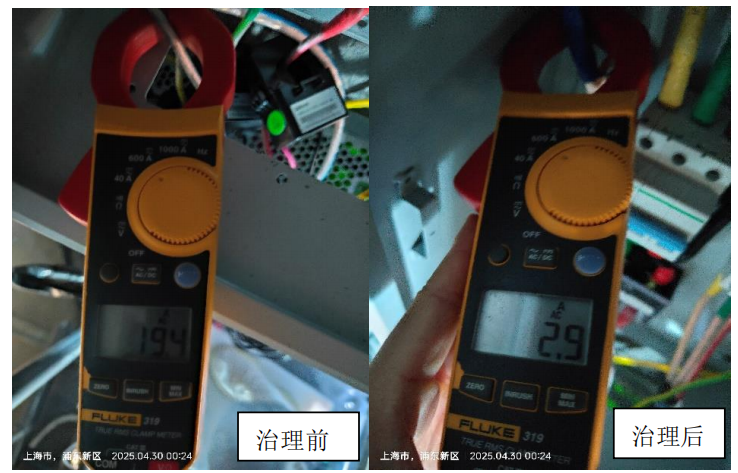

N 線電流治理效果對比：

通過對設備治理前后 N 線電流進行對比，治理前 N 相電流 19.4A 左右，設 備開啟補償治理，治理后 N 相電流 2.9A，現場要求 N 相治理完以后降低到 5A 以?xún)?nèi)，滿足預期的治理要求，設備運行穩定。
